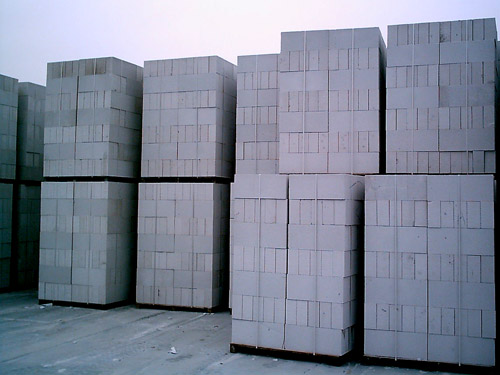

粉煤灰加气混凝土设备

粉煤灰(砂)加气混凝土砌块是以硅质材料(如粉煤灰、河沙、岩石砂、海砂)和钙质材料(如生石灰)等按一定重量比配合,再加发气剂和外加剂后进行搅拌、浇注、发气后进行切割并在一定温度和压力下热合成的人造石。它是大量利用天然资源节能利废的产品,具有质轻、保温隔热性能,产品可锯可钉,装修方便,是城市高层框架结构用得最多的理想围护墙体材料。
原材料有:粉煤灰(砂)、生石灰、石膏、水泥、铝粉膏和稳泡剂等。

一、  加气砖行业分析

(一)加气砖的发展史

加气混凝土最先出现于捷克,1889年一个叫霍夫曼(HOfman)的人取得了用盐酸和碳酸钠制造加气混凝土的专利。1919年,柏林人格罗沙海(Grosahe)用金属粉未作发气剂出了加气混凝土。1923年,瑞典人埃克森(J·A·Eriksson)掌握了以铝粉为发气剂的技术并取得了专利权。用铝粉发气产气量大,所产生的氢气在水中溶解量小,故发起效率高,发气过程亦比较容易控制,铝粉来源广,从而为加气混凝土的大规模工业化生产提供了重要的条件。此后,随着对工艺技术和设备的不断改进,工业化生产时机日益成熟,终于在1929年首先在瑞典建成了第一座加气混凝土厂。

工业化生产加气混凝土至今仅70多年的历史,加气混凝土工业得到了很大的发展,不仅在瑞典形成了“伊通(Ytong)”和“西波列克斯(Siporex)”两大专及相应的一批工厂,而且在其他许多国家也相继续引进生产技术或开发研究自己的生产技术,特别是一些气候寒冷的国家如那威、荷兰、波特、.丹麦等国,研究成功自己的生产技术,形成了新的专利。如德国的海波尔(Hebe1.荷兰的求劳克斯(Durox)、波兰的乌尼泊尔(Unipo1)和丹麦的司梯玛(Stema)。二战前,加气混凝土仅在少数北欧国家推广应用,而现在,无论是严寒地区,还是赤道附近的炎热地带,生产和应用以遍及五大洲60多个国家。

我国早在上世纪30年代,就有了生产和使用加气混合土的记录。当初,在上海平凉路桥边,建成一座小型加气混凝土厂,其产品用于现国毛六厂几幢单层厂房和上海大厦、国际饭店、锦江饭店、新城大厦等高层建筑物的内隔墙,并一直延用至今。

解放后,我国十分重视加气混凝土的研究和生产。1958年,原建工部建筑科学研究院开始研究蒸养粉煤灰加气混凝土,1962年起建筑科学研究院与北京有关单位研究并试制了加气混凝土制品。并很快在北京矽酸盐厂(现北京轻质材料厂)和贵阳灰砂砖厂进行了工业性试验获得了成功。1965年引进瑞典西波列克斯公司厂,标志着我国加气混凝土进入工业化生产时代。

(二)加气砖的市场分析

我国加气混凝土砌块工业是伴随着改革开放的不断深入而发展起来的,从1979年到1989年是我国加气混凝土砌块发展的重要历史时期。经过20年的发展,我国加气混凝土砌块工业基本完成了从无到有、从小到大的发展过程,在全国范围内形成了一个新兴的行业,成为建材工业中重要产品门类和新的经济增长点。

发展加气混凝土砌块及制品是可持续发展战略的要求对于能源和耕地等资源人均占有量只有世界平均水平1/4的中国来说,国民经济和社会与资源、生态环境协调发展显得更为重要和迫切。目前我国粘土实心砖仍占墙体材料总产量的近80%,能耗高、毁田、污染等问题十分严重,每个消耗22亿吨的粘土资源,制砖毁田约12万亩,耗能8200万吨标煤,同时排放大量的粉尘和二氧化碳。因此,发展机关报型建筑材料及制品关系到我国可持续发展战略的实施,同时也关系到建材工业的健康发展。

随着国民经济的发展和人民生活水平的逐步提高,人们对居住和工作场要求也不断提高。许多国家的经验证明,它是经济发展和社会进步的必然趋势。建筑业的不但要求建筑物的质量、功能要完善,而且要求其美观且无害人体健康等。这就要求发展多功能和高效的加气混凝土砌块及制品,只有这样才能适应社会进步的要求。使用新型建筑材料及制品,可以显著改善建筑物的功能,增加建筑物的使用面积,提高抗震能力,便于机械化施工和提高施工效率,而且同等情况下可以降低建筑造价。天津、成都等城市的实践证明,在同等条件下,采用新型建筑材料及制品可增加有效使用面积近10%,减轻建筑自重40%以上,有效提高抗震能力。按目前竣工城镇住宅2.4亿平方米的10%采用新材料计,每年可增加有效使用面积约2000万平方米,综合造价可降低约4%-7%,此外,发展加气混凝土砌块对于环境保护盒资源综合利用也有显著效果。因此,发展加气混凝土砌块及制品是社会进步和提高社会经济效益的重要一环,也是提升发展的重要环节。

新型墙体材料品种较多,已有加气混凝土砌块、轻质板材、复合板材等,取代了以前的粘土砖块,空心砌块。但覆盖面积小,在墙体材料中占的比例仍然偏小。只有促使加气混凝土的快速发展,才能改变墙体材料不合理的产品结构,达到节能、保护耕地、利用工业废渣、促进建筑技术的目的。因此,加气混凝土行业的兴起迫在眉睫,政府也为此出台了各种扶持和优惠政策,为该行业的发展起到了推波助澜的作用。

(三)加气砖的优势分析

加气混凝土是一种轻质多孔的建筑材料,它是以水泥、石灰、矿渣、粉煤灰、砂、发气材料等为原料,经磨细、配料、浇注、切割、蒸压养护和铣磨等工序而制成的。因其经发气后制品内部含有大量均匀而细小的气孔,故名加气混凝土。它具有轻质、保温性能好和可加工等优点,是我国推广应用最早,使用最广泛的轻质墙体材料之一。

加气混凝土的特性:

------重量轻

加气混凝土的孔隙达70%~80%,体积密度一般为400~700kg/m3,相当于实心粘土砖的1/3,普通混凝土的1/5。

几种常用建筑材料的体积密度(kg/m3)

类型

加气混凝土

实心粘土砖

空心砌块

陶粒混凝土

普通混凝土

体积密度

400-700

1600-1800

900-1700

1400-1800

2000-2400

------保温性能好

加气混凝土内部具有大量的气孔和微孔,因而有良好的保温隔热性能。通常20cm厚的加气混凝土墙的保温隔热效果,相当于49cm厚的普通实心粘土砖墙。

几种常用建筑材料的导热系数(W/m.K)

类型

加气混凝土

实心粘土砖

空心砌块

石膏板

普通混凝土

玻璃

导热系数

0.09~0.22

0.43~0.81

1.0~1.046

0.30

1.50

0.75

    ------良好的耐火性能与不散发有害气体

加气混凝土的主要原材料大多为无机材料,其本身又具有保温隔热性能,因而,还有良好的耐火性能,并且遇火不散发有害气体;由于对建筑物中的钢筋具有较好的隔热作用,当加气混凝土建筑遭遇火灾时,往往仅在表面造成损伤,对结构性能并不起根本的破坏。

    -------具有可加工性

加气混凝土不用粗骨料、具有良好的可加工性,可锯、刨、钻、钉,并可用适当的粘结材料粘结,为建筑施工创造了有利材料。

-------良好的吸声性能

加气混凝土由于特有的多孔结构,因而具有一定的吸声能力(吸声系数0.2~0.3);也和其它轻质材料一样,加气混凝土隔声性能不好,这是受“质量定律”支配,单位面积材料的重量越轻,隔声能力越差,但可以通过建筑措施来解决。

-------原料来源广、生产效率高、生产能耗低、保护环境

加气混凝土可以用砂子、矿渣、粉煤灰、尾矿及生石灰、水泥等等工业废渣进行生产,有利于治理环境污染。



二、原材料的质量要求

1、粉煤灰的质量要求
粉煤灰的质量应符合《硅酸盐建筑制品用粉煤灰》(JC/T409-2001)的要求。
细度(0.045μm方孔筛筛余量):Ⅰ级不大于30.0%;Ⅱ级不大于45.0%;Ⅲ级不大于55.0%;
标准稠度用水量:Ⅰ级不大于50.0%;Ⅱ级不大于58.0%;Ⅲ级不大于60.0%;
烧失量:Ⅰ级不大于7.0% ;Ⅱ级不大于12.0;%Ⅲ级不大于15.0%;
二氧化硅含量:不小于40.0%;
三氧化硫含量:不大于2.0%;
苛性碱的含量:不大于2.0%;
铁矿物的含量:不大于15.0%;
Ⅲ级粉煤灰不适用于蒸压加气混凝土砌块;
粉煤灰的放射性要求应符合国家标准的GB6763的规定。

2、砂子的要求:
只要二氧化硅(SiO2)的含量>60%都可使用。但铁矿物的含量必须不大于15%。
3、生石灰的要求:
活性氧化钙(CaO)的含量:不小于80%
细度(0.08mm筛筛余量):小于10%
氧化镁(MgO)的含量:不大于2%
消化温度为:53℃
消化速度为:10-15min
过烧石灰含量:不大于2%。
4、水泥的要求:
水泥的质量要求应符合国家标准GB175-1999的要求即可。
5、石膏的要求:
一般采用二水石膏,其质量要求应符合国家标准。
CaSO4·2H2O含量:不小于85%
五氧化二磷(P2O5)含量:不大于3%
初凝时间:不小于6min
终凝时间:不大于30min
6、铝粉膏的要求:
粉煤灰(砂)加气混凝土砌块用铝粉膏应符合JC/T407-2000的规定。
油剂型铝粉膏:其固体份GLY75≥75%或GLY65≥65%,固体中活性铝≥90%;
水剂型铝粉膏:其固体份GLS70≥70%或GLS65≥65%,固体中活性铝≥85%;

三、各种原材料的作用


1、粉煤灰(砂):提供硅质材料,并与钙质材料中的CaO反应,生成水化产物,提高制品的强度。砂还可作骨架,减少混凝土的收缩性。
2、生石灰:提供有效氧化钙并与硅质材料中的SiO2反应,生成水化产物,形成制品的强度。石灰还可提供碱度,使之与铝粉膏发气。石灰水化时放热,促使坯体硬化。

3、水泥:提供钙质材料。提高砂加气混凝土的强度。水泥主要作用是保证浇注的稳定性。加速坯体的硬化和切割时的坯体塑性强度。

4、石膏:提高坯体的强度。由于在静停过程中,生成水化硫铝酸盐(钙)和C-S-H凝胶,使坯体在蒸压过程中出现温度差应力和湿度差应力的承受能力增强。还可提高制品的强度和降低收缩性,提高抗冻性。促使水化反应过程的速度,促进托贝莫来石转化,形成强度。且抑制水石榴子生成,使收缩值小。还可延缓料浆稠化速度,延缓水泥凝结速度,抑制石灰消解,降低石灰溶解度,消解温度也降低。

用于粉煤灰(砂)加气混凝土的石膏品种有:二水石膏、半水石膏和硬石膏。但在生产实践中,国内外未见用半水石膏的,因它脱水造成假凝,使浇注不稳定。在混磨工艺中,要防止二水石膏脱水,则要求混合料出磨温度<70℃,若混合料出磨温度>70℃时,则要求中间仓贮存时间2-3小时,边磨边用边浇注。可以用工业废石膏代替天然二水石膏,直接加入搅拌机中,不参加混磨。若用天然硬石膏代替天然二水石膏时,可参加混磨,此时出磨温度不受限制。

5、水:加水的目的是保证料浆各组成材料能搅拌均匀,保证料浆能顺利浇注入模,并能正常进行发气和初凝。水量用得是否最佳,能影响料浆发气和凝结过程,最终影响材料气孔结构。加水过多,使料浆过稀,铝粉和氢氧化钙反应加速,同时使加气混凝土料浆凝结时间延续,导致发气和凝结时间不能同步,造成料浆沉陷和沸腾现象,致使加气混凝土气孔结构破坏,影响制品质量。用水量过少,除了搅拌和浇注受影响外,将使料浆发气过程未结束前,过早凝结,严重时使料浆发气不足,引起制品干裂。

6、稳泡剂:是表面活性物质,降低表面张力。稳泡剂浓度增加,表面张力降低,达到一定浓度时,表面张力就不再变化了。表面活性剂具有发泡能力和稳泡性能。

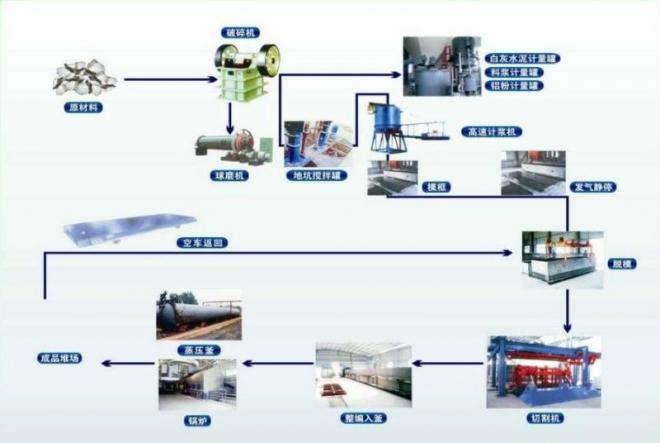

四、粉煤灰(砂)加气混凝土基本工艺流程


原料处理—搅拌浇注—切割编组—蒸养出品



五、工艺流程概述


1、生石灰、石膏:
块状生石灰和袋装石膏进厂后,分别堆放于原料堆棚内。
生产用料时,将块状生石灰用铲车送入受料斗,经皮带输送机送入破碎机中破碎,再经斗式提升机至磨头仓待用。破碎机和磨头仓分别各设一台收尘器。

2
、粉煤灰(砂):
砂子根据其粒度,应将砂子送至设备附近,从受料斗经皮带输送进入球磨机中进行磨细,一般细度达到80目左右,经斗式提升机送至砂子料仓,然后根据需要,将砂子定量送入砂浆泵池内(粉煤灰直接使用)。
3
、水泥:
散装水泥采用水泥散装罐车运入,由车上自备气力输送系统将其送入水泥库备用。
生石灰、石膏各自进入料仓后,分别经给料机均匀给料至皮带电子秤和螺旋电子秤,然后按一定配比计量的原材料送至球磨机中磨细。采用的是混合胶结料工艺,将生石灰、石膏的混合料在球磨机中进行干磨而得。胶结料的比要求表面积达到4000-6000cm2/g。

4
、铝粉膏、外加剂:
铝粉膏、外加剂均由车运入厂内,分别存放于原材料库中,用料时用小车推至配料楼,运至铝粉搅拌机旁,按规定配合比加水一起搅拌成浆备用。
5
、配料浇注:
水泥、混合胶结料经电子秤称量,砂经计量罐计量,按比例配入搅拌机中,铝粉膏、外加剂混合料浆经铝粉膏搅拌机搅拌后直接输入搅拌机中,进行规定时间的搅拌,同时送入蒸汽,以提高料温。
搅拌好的料浆随后浇注入模,采用定点浇注工艺,便于与热室初凝相结合,实现流水作业生产,避免了移动浇注工艺在车间温度较低时,其生产受到气温影响的缺点。

6
、热室初凝:
浇注好的模具经电动摆渡车顶推至热室初凝养护室内,料浆的初凝过程在初凝养护室内完成。
7
、坯体切割:
达到切割强度的坯体连同模框,由行车采用负压吊具,吊到已装好蒸压底板的切割机上,吊具升起的同时即卸去模框,然后切割机即按预先设定的尺寸规格进行坯体的纵、横、水平方向的切割。
坯体切割完毕后,切割下来的部分废料,经加工成废料浆,由泵送至配料楼顶层的废浆贮罐加入必须的原料送至打浆机中重复使用。

8
、热室静停:
切割后的坯体经吊车吊至蒸养小车,每个小车上叠放两模坯体,叠放坯体的小车过渡至养护区,由卷扬机拉至热静停室,进行编组预养,一般每5--7辆小车编为一组(视所选用的蒸压釜长度而定)。
9
、蒸压养护:
预养后,带坯体的蒸养小车由卷扬机一次拉入蒸压釜内,釜内已养护好的制品同时被拉出。然后关闭釜门,抽真空后送入蒸汽,进行预定制度的升温升压、恒温恒压、降温降压的顺序进行蒸压养护,养护周期一般为6--8小时为宜。
10
、成品吊运:
蒸压养护结束后,带制品的小车由卷扬机拉出,并在成品吊运车间中停放一定时间进行冷却后,由普通吊具将成品吊至平板托车上,由电瓶车拖至成品堆场,经人工分等级检验堆放,底板经人工清理涂油后,连同蒸养小车运至回车道,再返回至切割车间备用。

                      六、主要技术参数

序号

名称 型号

主要技术参数

单位

数量

作用、用途及单重

   原料处理系统

101

颚式破碎机PE250*400



进料粒度:≤210mm

主轴转速:300

产量:2-20t

功率:15KW

Y180L-6

1

主要用于对生石灰块的破碎,达到球磨机的进料粒度进行研磨,保证石灰粉的细度产量。

102

斗式提升机

TH250*16.88m

D250*22.68m



输送量:36m3/h

提升速度:1.6m/s

功率:5.5kw

1

1

主要用于把破碎好的生石灰粒提升输送到料仓。在生产线中共需两台,一台用来提升输送生石灰

粒;一台用来提升输送生石灰粉。

103

粉状白灰仓



V=150m3

1

主要用于储存石灰粒,供方出图纸需方现场焊制或砖混砌制

104

白灰储料罐

水泥储料罐

V=100m3

2

主要用于储存石灰粉、水泥等物料。

料仓共需两个,一个储存生石灰粉;一个储存水泥。供方出图纸需方现场焊制

105

电磁振动给料机GZ3



给料粒度:≤75mm

双振幅:1.75mm

给料能力:25t/h

功率:0.22Kw L=1m

1

用于给球磨机喂料。该机装在料仓底部,平稳振幅、均匀的给料。

106

平带输送带



SJ500-3  B=500,

L=3.0m   功率2.2KW

1

用于给球磨机远距离送料,为球磨机和电磁振动给料机中间设备。



107

球磨机(含细分分料器)干式

Ø 1.5*5.7m



筒体厚度16筒体转速:28r/min

给料粒度:≤35mm

产量:3.5-8t

功率:130KW

装球量:10t

1

主要用于生石灰的磨碎工作。细分分料器为粗细料分离粗料返回在磨,研磨体自购。

108

螺旋输送

Ø219*4m

Ø219*6m



功率:11kw

输送量20t/h



1



2

4m主要用于把磨头筛分出细料输送进斗式提升机,6m的把储料罐中的水泥和石灰输送至混灰计量罐内.。该生产线中共需两台;一台用来输送水泥:一台用来输送白灰。

二、  料浆制备系统

201

砂料斗及磨头料斗



1

供方出图纸需方现场焊制,用于临时储存砂子

202

皮带输送机



SJ500-12 B=500,L=12m

功率4KW

1

向球磨机输送砂子

203

球磨机

Ø1.83*7m湿式



筒体厚度16筒体转速:22.8r/min

给料粒度:≤15mm

产量:8-17t

功率:245KW

装段量:21T

1

主要用于砂子的磨细工作。研磨体自购

204

储浆搅拌中心系统Ø 3*4.5m



功率:15KM

V=60m3 速度:24.4r/min

摆线针轮减速机三角叶片搅拌



气动蝶阀Ø219









2









2

主要用于对料浆的搅拌,储存备好的料浆。(储浆搅拌罐体用户现场制作)

205

配浆搅拌中心系统Ø2*2m





废浆搅拌中心系统Ø3*4.5m



功率:7.5KW

V=6m3摆线针轮减速机“由”字叶片搅拌



功率11KW V=14m3



气动蝶阀Ø219









1







1



2

主要用于料浆按工艺要求的配比;废浆搅拌主要是对切割下来的废料进行储存,便于二次利用。(搅拌罐体现场有用户现场砌筑)

206

渣浆泵80YZ80-20

外购配套

液下深度:1.8m

口径:80mm

流量:80m3/h

扬程:20m

功率:11kw

4

主要用于料浆的泵送。该生产线中共需三台。一台用来把料浆输送到储浆罐;一台用来把配好的料浆输送到料浆计量罐;一台用来切割机切下来的废料制浆后泵送到储浆罐内。

三、   配料浇注设备

301

电子水泥 白灰粉料计量称Ø1.2*1.5m



容量:V=3m3

G=1000kg

传感器、气动蝶阀Ø219

1

主要用于水泥和白灰的称重计量。使坯体能够很好的完成发泡成型

302

电子料浆计量称Ø1.6*2.1m



容量:V=4m3

G=3000kg

传感器、气动蝶阀Ø219

1

主要用于料浆的计量。使每次计量的料浆精确的完成浇注搅拌和坯体所需。

303

螺旋输送机Ø219*7m



功率:5.5KW

1

主要用于把白灰、水泥计量罐中的混合物送至浇注搅拌机。

304

铝粉搅拌机

V=0.052m3



有效容积:0.052m3

功率:0.55kw

1

主要用于对铝粉的搅拌制浆。

305

电子计量控制系统Ver2.0



显示器、配电柜

1

主要用于电子计量配料的自动化控制及记录。

四、  浇注切割系统



401

固定浇注搅拌机



有效容积:V=3.4m3

功率:37kw

速度:1400r/min

气动蝶阀Ø219





1





1

主要用于对料浆和水泥白灰铝粉的搅拌融合完成浇注作业。

402

自动浇注摆渡车(含自动顶车装置)



功率:4kw

调速电机

1

主要用于浇注完毕后的模具摆渡到静停预养的地方。

403

空翻模具



尺寸:4.2*1.2*0.6m



12



用途:组合后的模具用于承接料浆,固型坯体:

404

模侧板



模具配套

80

模侧板同时又承载坯体进釜蒸养和转运成品。

405

蒸养车



模框配套

45

主要用于承载侧模板坯体、中期蒸压坯体和后期出釜转运工作。

406

合模台





1

用途:模侧板合模

407

空翻分布固定式切割机

KF4.2



电机功率:21.7kw切割周期:≤6min  纵切5mm进位、横切以5mm进位。

1

用途:按照产品尺寸要求,对坯体进行纵向、横向切割。

408

静养编组自动行走机构

选配

5

用于静养编组的自动行走,含钢丝绳或链条。

409

切割平台



1

承载侧板坯体进行切割,

410

脱模吊具



翻转油缸:行程 800mm

夹紧油缸:行程 500mm

电机功率:5.5kw

1

用途:将模具在空中翻转 900

进行脱模和模具组合

411

编组吊具



功率 1.1kw

1

用途:切割后半成品编组。单重:1800kg

412

空压机



V=0.9m3

功率 11kw

1

主要用于阀门的开启和关闭及吹松装置。

413

翻转行走机构



起重量(5+5)T、起升速度0.6-5.5m/min  起升高度:4.5m   运行速度:0-30m/min ;减速器:ZQ50-50-3CA、5S 电机:YZ160L-6  ZDY121-4D、功率14.6kw变频器:F7A4011

1

用途:运转翻转吊具,使坯体在空中翻转90度,空模具与侧板的组合

414

编组行走机构



起重量(2.5+2.5)T、起升速度6m/min。起升高速4.5m,运行速度0-30m/min减速器型号:ZQ50-50-7CA、5S电机型号:YZR160M1-6 ZDY121-4D、功率7.9kw

1

主要用于半成品的转运编组,模侧板的转运

415

真空泵



SK6

功率 11kw

1

用于蒸压釜抽负压倒汽

416

分气缸



Φ375/Φ256

3/1

向各个蒸压釜分汽、回汽、冷却汽

417

静养室散热片



12

客户自制

  蒸养设备

501

锅炉DZL6-1.6



蒸汽量4T/h额定工作压力1.6Mpa饱和蒸汽温度193度、电机功率47.9kw

1

主要用于整个生产线中的蒸汽供给。为坯体养护提供高压水蒸气

502

蒸压釜外购配套

直径:2m

长度:26m

耐压强度:13kg

上开门

4

主要用于对切割后的胚体进行高温高压蒸压养护。

503

釜前釜后过桥



2

进釜出釜过桥,半自动

  环保除尘设备 (选配)

601

鄂破机库顶除尘器

LDMS-60

功率12kw

处理风量9000m3/h



1

用于锷破上方除尘,60-80布袋



风机及管道



若干



引风用,管道连接

602

石灰磨机出口处除尘器

LDMS-50

功率:12kw处理风量7500m3/h

1

用于球磨机出口上方除尘,50-60布袋

603

石灰水泥仓顶除尘器

HYF-2

功率2.2kw

摇动电机0.55kw

3

用途:块灰仓顶、石灰水泥仓顶出气收尘



气动吹松装置



2

现场制,粉尘吹松



手动螺旋闸阀

Φ300

3

风管开关



卸压管



1

风管卸压


七、生产规模


年产5万m3、10万m3、15万m3、20万m3以至30万m3砂加气混凝土砌块。
其它产量可依次类推。


八、产品规格


尺寸规格: 长度:600mm
宽度:100、125、150、175、200、250、300mm
厚度:200、250、300mm

强度级别:A1.0、A2.0、A2.5、A3.5、A5.0、A7.5、A10七个级别。
密度级别:B03、B04、B05、B06、B07、B08六个级别。
注:也可以根据实际生产要求生产任意规格的产品。









九、工作制度


采用单班制连续生产(蒸养车间双班制),法定假日10天,大、中修为55天。全年生产天数为300天。



十、产品成本核算表(按年产10万立方计算)

序号

项目
Name

比例
Ratio
(℅)

单位
Unit

单价
Unit price
(元)

单耗
Unit consumption

金额
Amount
(元)

备注
Remarks

1

粉煤灰(砂)
Fly ash (sand)

70

T

30

0.42

12.6

该成本核算为每立方加气砼产品的综合成本,是按06级产品标准,即每立方产品容重600公斤计算,用户可根据此表结合当地情况另行计算实际成本。
The cost accounting for each cubic aerated concrete products, comprehensive cost, is based on 06 product standards, that is, bulk density of 600 kilograms per cubic terms, users can integrate this form to calculate the actual cost to local conditions.

2

生石灰
Quicklime

20

T

200

0.12

24

3

散装水泥
Bulk Cement

6

T

240

0.036

8.64

4

石膏
Plaster

4

T

80

0.024

1.92

5

发泡剂
Vesicant



kg

13

0.4

5.2

6

稳泡剂
Foam stabilizing agent



kg

4

0.05

0.2

7

脱模剂
Release agent



kg

1.2

0.3

0.36

8

工资
Wage



m3





8

9

电力
Electricity



kw/h

0.8

12

9.6

10


Water



T

2.8

0.35

0.98

11

蒸汽
Steam



T

120

0.12

14.4

12

其它
Other









7.1

13

综合成本
Comprehensive cost

93

单位产品利税
初步确定目前粉煤灰加气混凝土砌块出厂售价为160元/m3
则单位产品利税:160-93=67元/m3
根据蒸压釜的生产能力,工厂实际能完成的年产量:
4×7×2×4.2(长)×1.2(宽)×0.6(高)×2.5×300=127008m3

(式中4指4条蒸压釜,7指每条釜蒸养车数,2指每车放2模产品,长、宽、高尺寸为每模产品的规格尺寸,2.0是指每釜每天蒸养的次数,300为每年生产的天数)。

合格品:127008×0.975=123832.8
(实际每年产销量按标准10万立方计算)
工厂年利税:67×100000=670万元/年
投资回收期
损耗性固定资产投资:约500万元(即包括现场制作设备投资)
由于场地厂房基建等项目为升值性不动产,故本投资回收期没算该部分。
投资回收期:500÷670≈8个月 (收回全部设备投资)

综合评价
从静态经济数据看,该项目投资回收期短,经济效益显著。

十一、切割机简介


BDJQ系列蒸压加气混凝土切割机
        ●独有的四柱带斜撑的机架    ●横切钢丝高频率的交错双向摆动
        ●横切架巧妙越过水平切割通道  ●同步性能佳的同轴双齿轮传动
        ●经久耐用的大模数齿轮齿条传动  ●高精度的装配式翻转架体
主要技术性能:
1.切割精度≤±3≤±1.5≤±1.5 mm。2.水平切割  5 mm进位。
3.垂直切割  10mm进位。 4.水平切割速度 V=168.5 mm/s
5.垂直切割速度 V=48.5 mm/s  6.切割钢丝直径 Φ0.6~0.8mm
7.切割机的切割周期  4--5分/模。 8.液压系统工作压力 P=12 Mpa
9.总装机容量 23.5kw。10整机质量 35T
 BD JQ03(4.2×1.2×0.6米)、BDJQ05(4.8×1.5×0.6米)、BDJQ08 (6.0×1.5×0.6米)是我公司BDJQ系列切割机的三种基本机型。这是我公司在特聘行业资深专家指导下,勇于探索,不断创新,潜心研制的我国新一代地面翻转切割机。该机在四柱带斜撑机架结构、轮轨导向与传动分置、横切架成功爬越水平切割通道、装配式翻转架、同轴双齿轮强制同步等方面的技术处于业内领先,有些在国内属首创,为我公司所独有,已申报多项专利。该机具有以下特点:
    (一)、结构紧凑:占用空间小,独创的四柱带斜撑结构,可节省厂房和基础投资。
    切割机总长13.80米,高3.65米,是同类切割机中体积最小的。可安装在标准厂房(15米跨)内,而无需破墙搭偏舍;切割机低,坯体可方便、安全地跨越;该机一改传统切割机八柱支撑的机架形式为四柱带斜撑结构,既方便行走,又能将废浆搅拌池置于切割机下,同时节省了基础制作费用。厂房建筑高度降低、跨度减小,节省了投资。该机不仅适用于新建生产线,对许多厂房低矮又急待改造的老生产线,以上优势尤为凸现,成为首选机型之一。
    (二)、将齿轮齿条传动与导向轮、轨分置:既保证运动平稳,又提高切割精度 。
    该机水平切割车和横切架均采用齿轮齿条传动,比其它切割机采用的链轮、油缸、丝杠等传动具有使用寿命长,效率高,噪音小,维修方便等优点;垂直升降选用m=8的大模数齿轮齿条,辅以调齿装置,大大延长了其使用寿命;道轨导向轮与传动分开,可有效避免齿轮间隙的影响,从而保证切割精度完全满足国标±3、±1.5、±1.5mm尺寸精度的要求。
    (三)、横切传动巧妙避开与水平切割之间的干扰:单电机驱动,实现了同步传动;横切钢丝前后摆动,确保制品尺寸精度和外观质量。
    横切装置的创新设计,使横切架成功爬越水平切割通道,从而较好地解决了它们之间相互干扰的难题,在导向轮、轨精确定位和引导下,横切架沿四立柱平稳升降;横切装置由一个电机驱动,通过同轴双锥齿轮传动,实现整体同步升降,横切架始终保持水平状态,安全可靠;横切钢丝作前后交错拉锯式高频摆动,解决了“崩角”,也使制品的外观质量大为改观。
   ( 四)、翻转架采用装配式结构,装配精度高:采用机械同步解决大、小平车前后同步平移,简化了液压的同步功能;整体刚性好,翻转平稳可靠
    翻转架采用的方管钢焊后加工、再组装以保证L架大、小平车滑轮下的的轨道在同一平面上,而其它切割机翻转架为节省费用多采用先加工后焊接,由于焊后变形大,造成很多弊端;大、小平车移动采用同轴双齿轮机械强制式同步的方式,比用液压油缸或其它方法实现同步来得简单、稳定、可靠,维修方便;翻转架体均采用方管钢焊结构,刚性好,不易变形;液压系统采用模块化设计,用单油缸推动翻转架翻转,稳定、准确、可靠。
    (五) 、自动、手动控制兼而有之:操作简便易行;钢丝调整方便、快捷,可切割任意规格尺寸的制品 。
    在一个操纵台上操作液压、电气控制,既直观又方便;对切割过程实现全自动控制,也可手动控制。各种动作由PLC编程控制,并采用互锁,双重保护等措施防止误操作,安全可靠。调整制品尺寸,更换切割钢丝方便快捷,水平切割为5毫米进位,垂直切割为10毫米进位,可切割2.5、3.0、40公分等进位的各种规格的制品,以满足市场对各种规格制品的需求。
    (六)、真正实现六面切割:边料均能回收利用,不会产生干废料,有利于环境保护 。
    该机对坯体进行六面切割,边料采用水冲式清理,基本上都能回收利用;由于坯体切割后又翻回水平状态进釜,所以不会象有些切割机型那样产生制品间的粘连和形成干废料(或称硬废料),不仅节约了成本,还有利于环境保护。

十二、工艺参数及蒸压制度、原材料基本配合比

1.      料浆搅拌浇注周期4--6分钟

2.      坯体静停时间1h左右。

3.      静停温度40℃左右

4.      坯体静停后强度0.2-0.3Mpa

5.      坯体切割周期:4--6分钟

6.      蒸压:抽真空0-0.03Mpa 0.5h

7.      升压:1.2 Mpa(温度193℃±)4-6h,工作压力1.3 Mpa

8.      降压:1.2 Mpa-0.5h

9.      原材料基本配合比,粉煤灰,石灰,水泥,石膏=69:20:8:3

铝粉占干物料总量的极少部分。
注:具体参数还需根据当地原材料的实际情况进行调整





十三、设备安装技术培训售后服务表


可提供的优惠条件

设备保修内容

1、我方负责对所提供设备的免费指导安装和调试,需方提供安装调试所需人员及工具。
2、我方对其所供设备的操作使用提供技术培训,需方免费安排食宿。
3、我方将聘请行业内专家到现场对操作人员进行现场理论培训,对操作人员的实践操作培训,需方负责相应工资。
4、我方负责提供所供设备的技术文件4份。文件包括——产品操作使用说明书或规程。
——安装总图及基础条件图、电气原理图
——出厂检测报告(合格证)

1、我方对所供设备一年内免费包修(易损件除外),终身维修,对因使用不当或质保期后出现的问题,我方仍负责解决,只收取工本费。
2、出现质量问题,我方在接到通知后,必须在24小时内赶到现场,帮助使用方处理质量问题。




COPYRIGHT©2014-2018 天津市建丰液压机械有限公司  保留所有版权  津ICP备14004655号-1

你对我们的网站有任何意见或疑问都可 E-MAIL:webmaster@jianfengzhuanji.com
