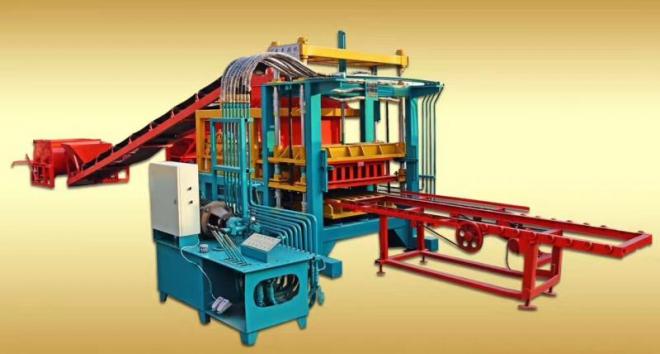

JF-QT5-20B2型多功能振压式墙地砖成型机

JF-QT5-20B2型多功能振压式墙地砖成型机


(一)具体配置:

序号

部件名称

功率

备注

1

主机

22KW



2

9米输送机

2.2KW



3

400双轴卧式搅拌机

15KW



4

出砖送板机

0.75KW



5

二次面料机



生产地面砖时选购



(二)技术参数:





序号

项目

参数



1

激震力

78KN



2

震动频率

5000/分钟



3

振幅

15mm



4

噪音

95dbA



5

震动时间

6/



6

外形尺寸

4300*2100*2500mm



7

装机容量

24.2KW



8

整机重量

6



9

最大压力

10



10

托板尺寸

1150×620×20mm



11

操作人数

8



12

用地面积

≥5000m2















(三)适用砖型及产量:

制品规格 **高(mm

成型数量

每小时生产量

生产周期

面包砖200*100*60

25

4500

20/

  240*115*53

36

6480

20/

空心砖 390*190*190

5

900

20/



(四)设备特点:

1.该机型电控系统较(A)型增加PLC控制系统,使得该机型自动完成布料、压制过程中的计时、计量控制,充分保证制品厚度、密度均匀,同时缩短成型周期,使得产量大幅度提高。

2.结合建丰公司独立开发的《振动与液压原理》设计而成的液压系统使得部分油缸运转流畅、稳定、速度、提高成型周期缩短。

3.独特散热技术,使得设备运砖更加稳定。

4.强制式模具同步结构,确保制品厚度一致,托模平稳成品率高。

5.料车行走系统增加轨道与行车稳定器装置,使得料车行走稳定,减少设备漏料,从而减少清理所花费的工时及不必要的材料浪费

6.专利加长型导套,镍铬合金制成的滑套,平面硬度、光洁度高的导柱使得模具起平稳,减少因模具起落不平而造成的模具设备使用寿命缩短,降低制品误差。

7.布料采用往复拨叉式布料机方式,下料快而均匀,提高成型效率,保证制品密度均匀稳定,独特设计的接头,使得布料齿、轴的更换更加简便,降低设备维护所需要的时间。
